一、產品概述

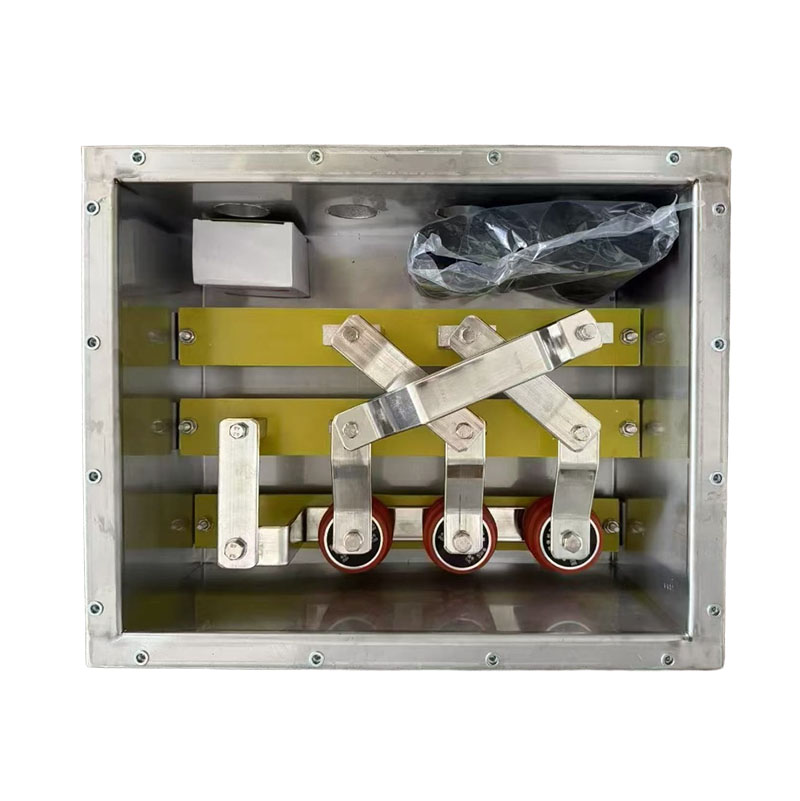

適用于電纜護層保護接地箱、直接接地箱、交叉互聯箱、護層絕緣監視箱的設計、制造、使用的技術要求。

二、執行標準

GB11032-2000、IEC6009-4、DL/T401-2002

三、使用范圍

系統額定電壓:10KV

電纜標稱截面:25-800m㎡

額定頻率:50Hz、60Hz

保護接地箱、直接接地箱、交叉互聯箱、護層絕緣監視箱為三相共體，單相請注明。

四、出廠試驗(試驗標準JB8144)

1、直流耐壓試驗:5.5KV，1min，不閃絡，不擊穿。

2、額定短路電流持續時間4S

3、額定短時耐受電流(主回路)20KA

4、額定峰值耐受電流(主回路)50KA

5、額定雷電沖擊耐受電壓185KV

6、外殼耐受機械應力試驗:外殼無裂痕，無影響電氣性能的損傷

五、安裝方式

掛壁式、地埋式、支架式、落地式、暗裝(嵌入式)等。

六、箱體使用材料

不銹鋼304、復合材料SMC、玻璃鋼DMC。

七、箱體使用環境

溫度：-25-40℃

海拔：3000米以下，大于3000米請說明。

防護等級：IP55IP56IP65IP66IP68等。

八、安裝工藝

1)剝?nèi)ル娎|絕緣層，使裸露的導線長短與接線端子孔的長短相符。

2)清理箱內物件。

3)將箱體內接線端子拆下來，然后把剝切好的接地電纜和接線端子壓接好，再將接線端子穿進箱體進線口，用螺絲固定好接線端子。

4)固定好第一根電纜后再穿第二根電纜，重復3的操作，直至四根電纜全部固定好。

5)在出線管與電纜之間填好橡皮條，將電纜固定在出線管中間。

6)用防水膠帶將出線管口密封。

7)在出線管上縮好熱縮管。

8)用橡膠絕緣帶密封熱縮管兩個端口。

9)在防水帶上包覆PVC膠帶，半搭蓋包二層。

10)清理箱內物件。

11)裝好密封墊及箱蓋，注意螺絲不能一下擰緊，要分三次緊三圈擰緊。否則會引起箱蓋變形。

12)將箱體固定在指定位置即可。
