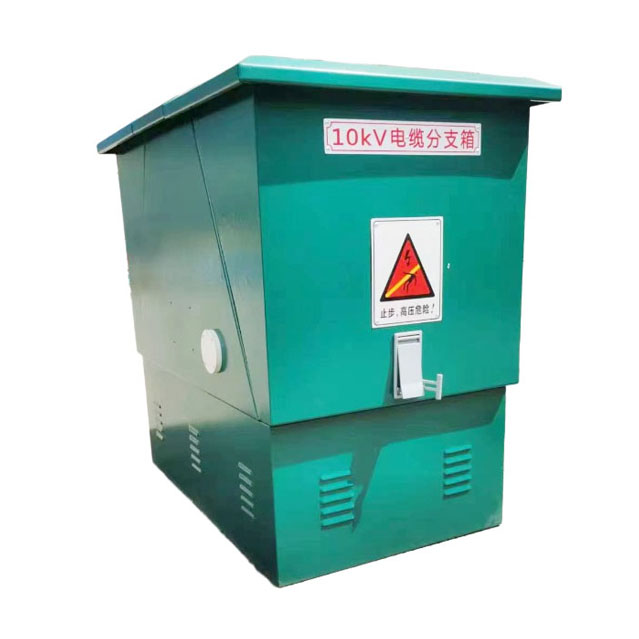

10kv電纜分支箱是電力系統中非常重要的設備，以下是對它的詳細介紹：
一、基本概念
10kv電纜分支箱，又稱組合式變電站，是電力系統中用于分配電能的電氣設備。它的主要功能是將高壓交流電能分配到低壓配電系統中的各個用電點，其功能相當于降壓變電器、配電變壓器和開關柜的組合。
二、主要結構
10kv電纜分支箱一般由主控單元、分界單元及輔助單元組成。其中：
主控單元與高壓斷路器、隔離開關等配合，實現對線路的分合閘操作。
分界單元與接地刀閘配合，實現對不同電壓等級的線路進行隔離。
輔助控制部分則完成測量、信號報警等工作。
三、主要特點
?電壓等級?：通常為10kv，但也可能有6kv~35kv（或110kv）的電壓等級。
?額定電流?：分為a型（如5(20)a）和b型（如10(30)a）。
?工作制?：采用單相工頻運行方式。
?保護方式?：具有過流保護和短路保護功能。
?全絕緣、全密封?：具有全絕緣、全密封、全屏蔽可觸摸式結構，以及采取防凝露、防內部故障電弧外泄等措施，使得電纜線路故障率大為降低。
?防護等級?：常見的防護等級有ip30或ip43。
?安裝靈活?：適用于戶內或戶外安裝，且進出線靈活，實際應用中有2回、4回等多分支進出線。
?環境適應性強?：具有抗洪水、抗污穢、抗凝露、抗凝霜、耐腐蝕等特點，能在各種環境條件下穩定運行。
四、選型建議
在選擇10kv電纜分支箱時，需要考慮以下幾個方面：
?材質選擇?：可以選擇橡塑外套、丙橡膠三元乙（EPDM）或硅橡膠等作為主材的電纜分支箱。其中，硅橡膠材質因其柔軟、高彈性、高密度、全絕緣以及良好的密封性能等優點，成為優選材質。
?帶電可觸摸與帶電不可觸摸的選擇?：帶電可觸摸電纜接頭內部有半導體屏蔽層和導電屏蔽層，通過金融抱箍連接接地，確保電纜接頭表面電位與接地相同。而帶電不可觸摸電纜接頭則沒有這些層，但在實際運行中，兩者對地電壓均為零值。從運行可靠性角度考慮，不可觸摸電纜接頭的運行可靠性高于可觸摸電纜接頭；從經濟角度考慮，不可觸摸硅橡膠電纜接頭的價格也低于可觸摸型的電纜接頭。
?其他功能需求?：根據實際需求，可以選擇帶有SF6開關、帶電指示器、電纜型故障指示器等功能的電纜分支箱，以便于迅速查找電纜故障和維護。
五、使用注意事項
?安裝前檢查?：在運行前，必須檢查各分支電纜的接地線是否與箱體的接地端子連接緊固，同時確保箱體外殼與地網直接連接或有明顯的接地點。
?安裝與試驗?：電纜分支箱安裝完工后，應按照有關規定的試驗標準和條件對電纜和組件一起進行試驗，合格后方可投入運行。
?維護與檢修?：在維護和修理時需停電后進行，并嚴格按照廠家提供的安裝規范說明書進行操作。
總之，10kv電纜分支箱是電力系統中不可或缺的設備之一。在選擇和使用時，應充分考慮其結構特點、功能需求以及使用條件等因素，以確保電力系統的安全穩定運行。
